● Garmin Boat Switch te permite operar hasta 20 circuitos directamente desde tu plotter GPSMAP o ECHOMAP.
● Ofrece cuatro tipo de interruptores diferentes que incluyen encendido/apagado para bombas de achique y luces de navegación, atenuadores de presión y retención para luces de cabina, salidas momentáneas para bocinas y temporizador para hacer circular tu bomba de agua.
● Proporciona monitorización y calibración de tanques integrados hasta para cuatro tanques, que incluyen combustible, agua dulce, aguas grises, aguas negras y vivero.
Características Principales
● Todo en uno: Sustituye los sistemas existentes de dos elementos (caja de fusibles y conmutadores) para facilitar el control y la operación de las funciones a bordo.
● Control dígital: Controla y protege hasta 20 circuitos desde el plotter en lugar de usar un botón o un conmutador físico.
● Switches encendido/apagado: Las salidas de conmutación controlan la bomba de sentina y las luces no regulables, como las de navegación y cortesía.
● Salidas atenuables: Los reguladores de pulsación te permiten ajustar el brillo a bordo a tu gusto.
● Salidas momentáneas: Controla las bocinas y mucho más. Solo tienes que mantener pulsado y soltar en función de la duración deseada del sonido.
● Temporizador: Un temporizador integrado hace que la bomba recicle el agua para mantener los peces con vida y las bombas funcionando durante más tiempo.
● Supervisa los depósitos: Detecta y calibra el transmisor de hasta cuatro depósitos, como los de combustible, agua dulce, aguas negras/grises y viveros.
● Entradas adicionales: Consulta los voltajes de las baterías interna y de arranque, supervisa el funcionamiento de la bomba de sentina y conecta conmutadores físicos opcionales.
● Actualiza tu embarcación: Instala el sistema en embarcaciones existentes sin herramientas ni configuración especiales mediante los cables con conductores de 18" y los de canal codificados por colores.
Características Técnicas
General
● Medidas: 230 x 106 x 38 mm
● Peso: 400 gr
● Temperatura: -20ºC hasta 55ºC
● Proteccion al agua: IP65
● Comunicación: CAN-bus NMEA 2000 network, LEN-0
● Salidas: 13 canales 10A y 7 canales 5A
Entrada
● Entrada interruptor de contacto de tierra: 15
● Monitor de bomba de achique: 2
Entrada analógica
● Voltaje: 3 @ 0-16V +/-1%
● Resistencia: 2 @ 0-1500 ohm +/-5%
Fuente de alimentación
● Corriente máxima: 50A
● Consumo de corriente apagado: 60 mA
● Corriente de alimentación (12V): 9-16 VDC
Conector
● NMEA 2000: Micro 5-pin M12 (macho)
● Canales: Molex MX150L 16 (circuito)
● Terminal de alimentación: Tornillo M6.
En la caja incluye
● Garmin boat switch

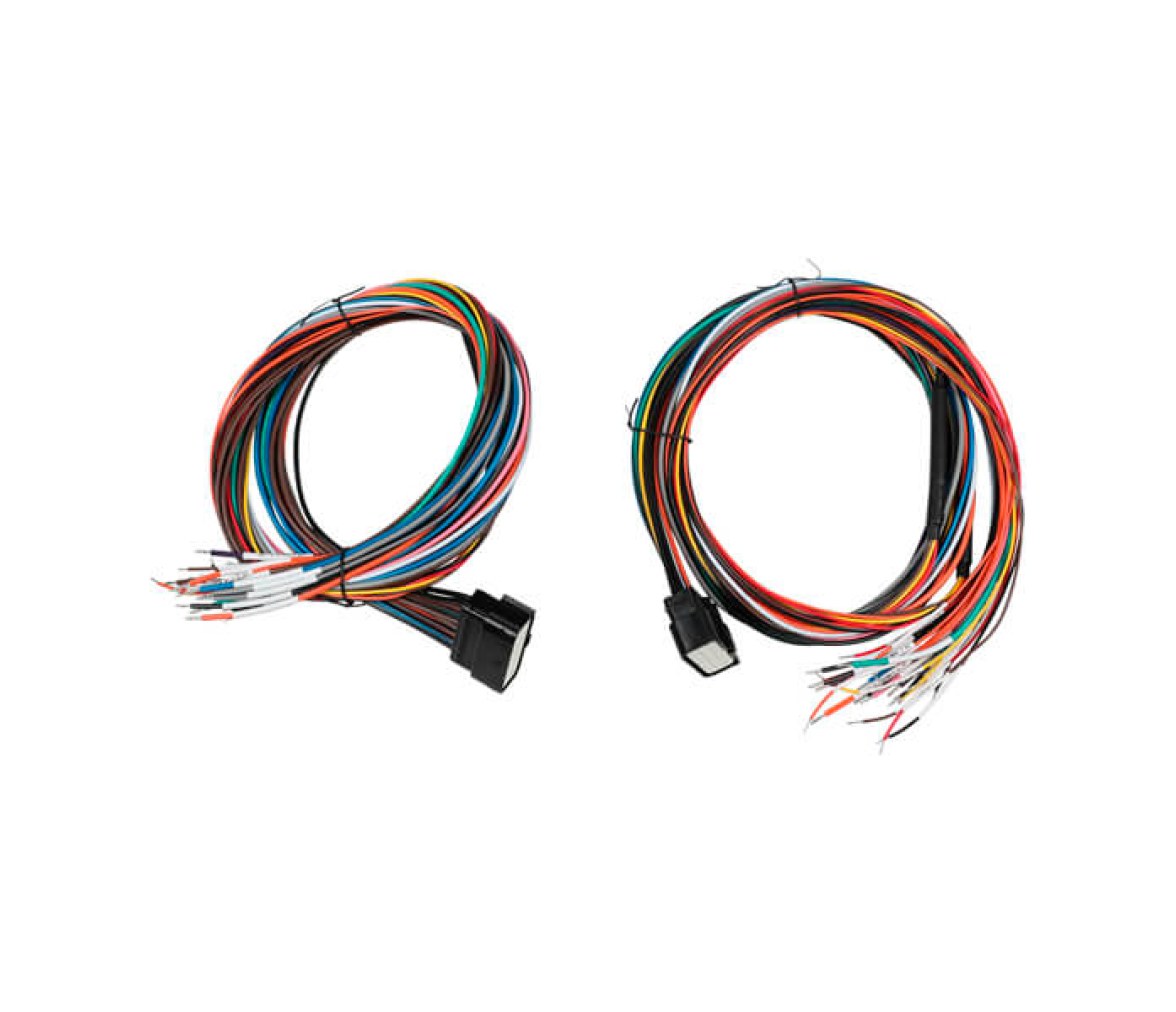

● Arnés de cableado para Boat Switch X1 Garmin
● Arnés de cableado para Boat Switch X2 Garmin
● Manual de instalacion
