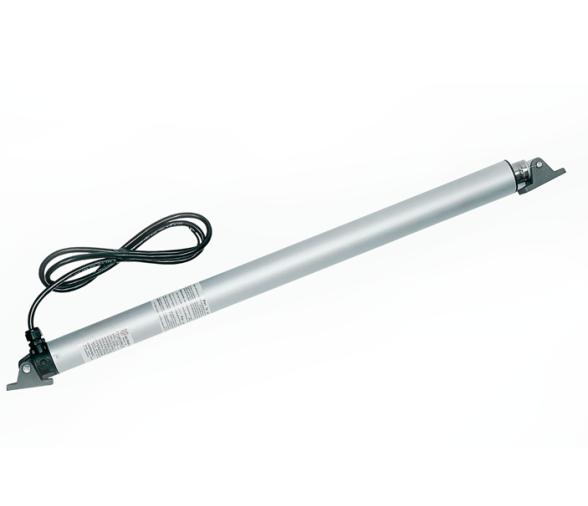

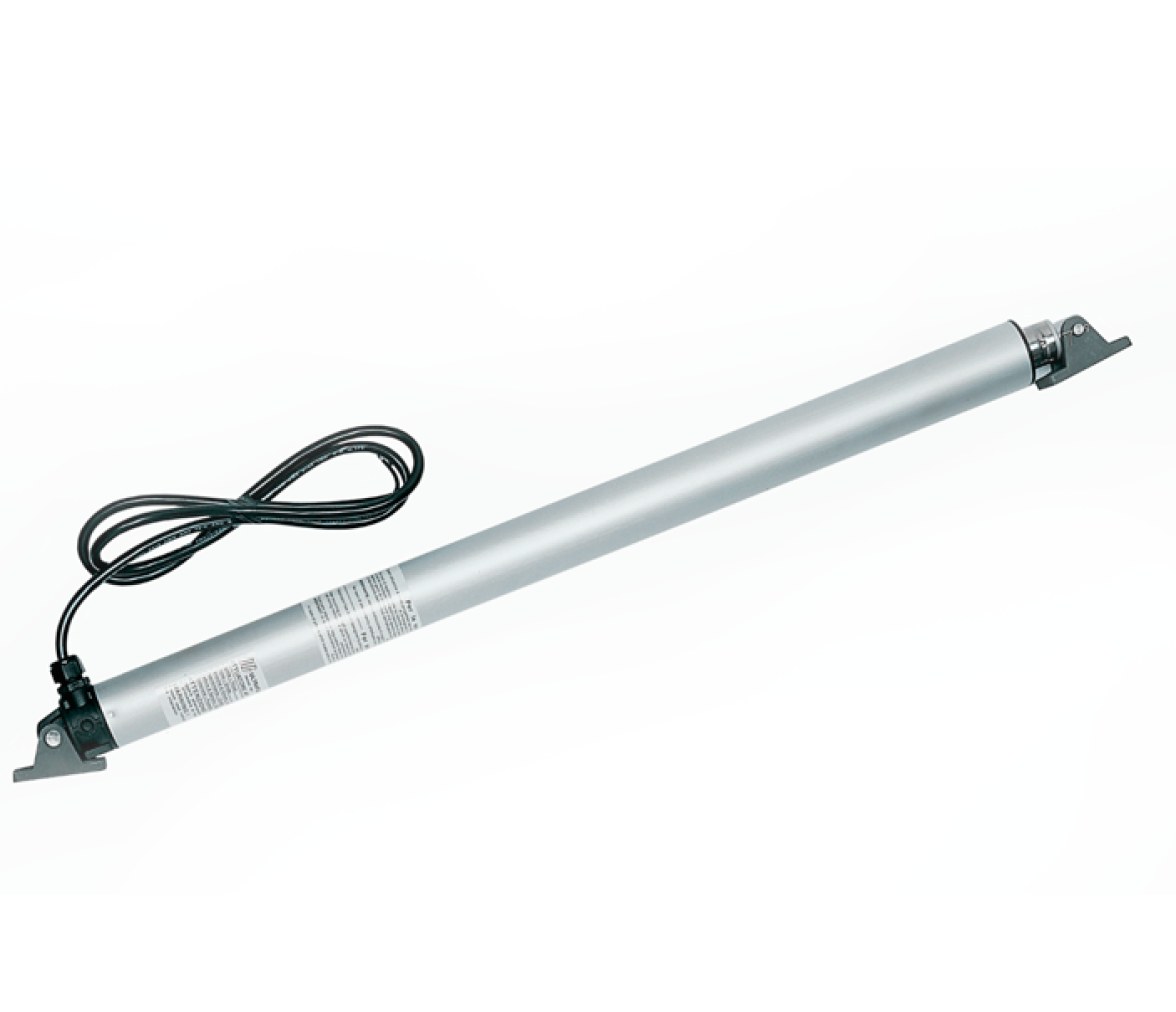

● Los elevadores de escotilla AV son productos electromecánicos, especialmente diseñados para uso marino en embarcaciones de recreo.

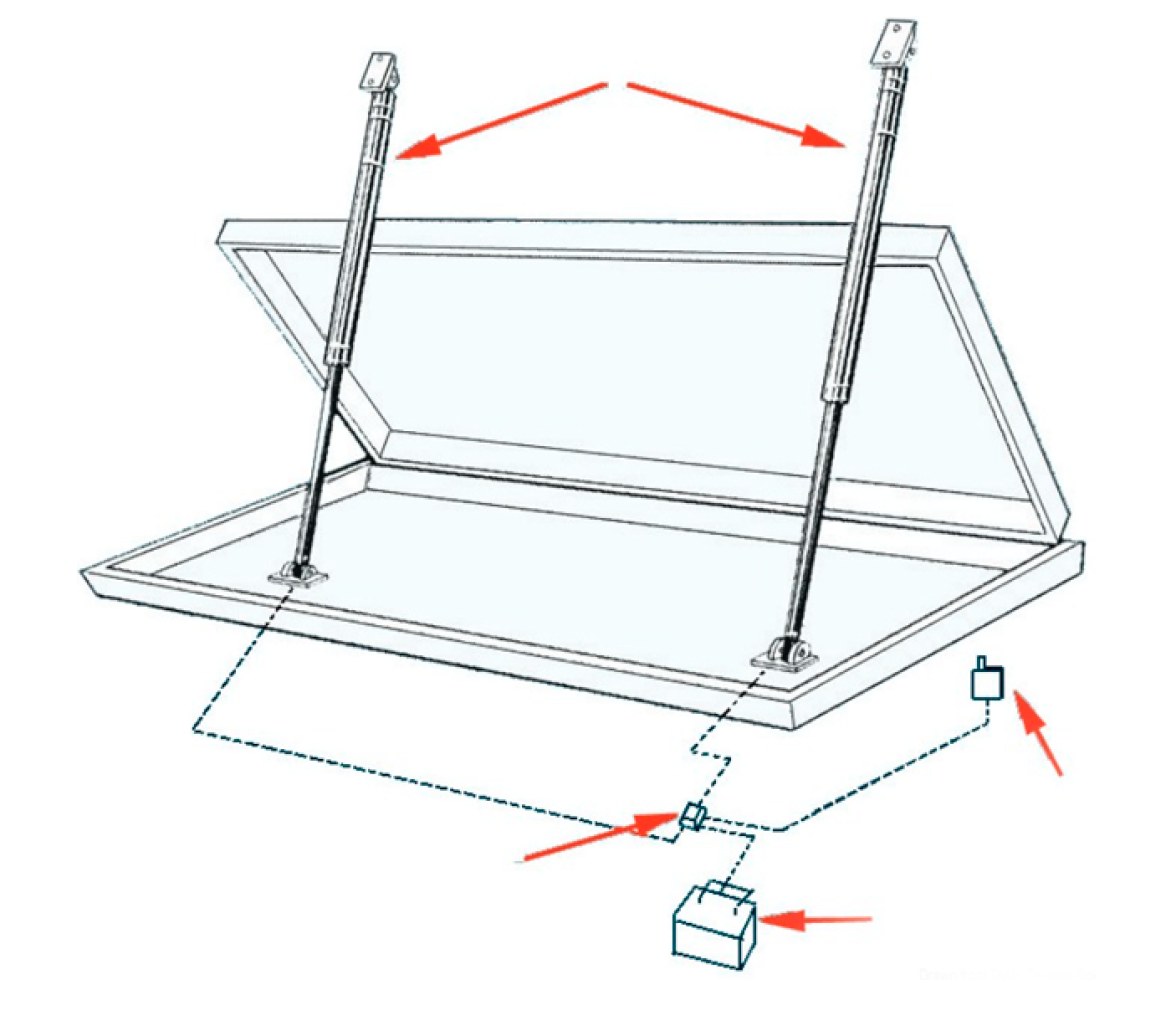

● Permiten la apertura y el cierre total o parcial de escotillas de motores pesados, tambuchos, etc.
● Al activar un interruptor, es posible levantar la escotilla a cualquier posición deseada desde cerrada hasta completamente abierta; un mecanismo interno de autobloqueo mantendrá la posición evitando cualquier cierre accidental de la escotilla.
● En caso de corte de corriente, un dispositivo de emergencia permite la apertura manual.
CARACTERÍSTICAS TÉCNICAS

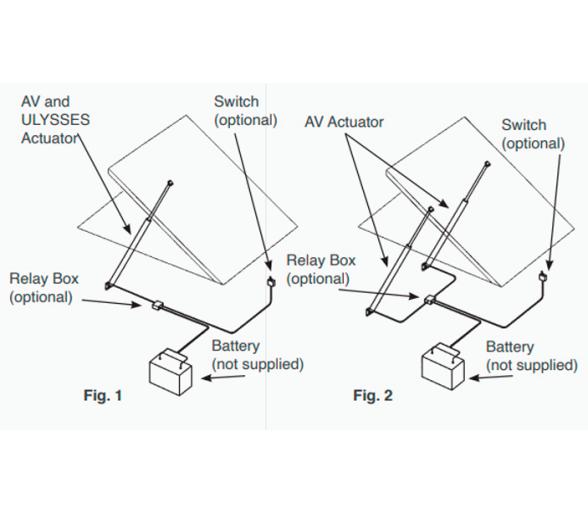

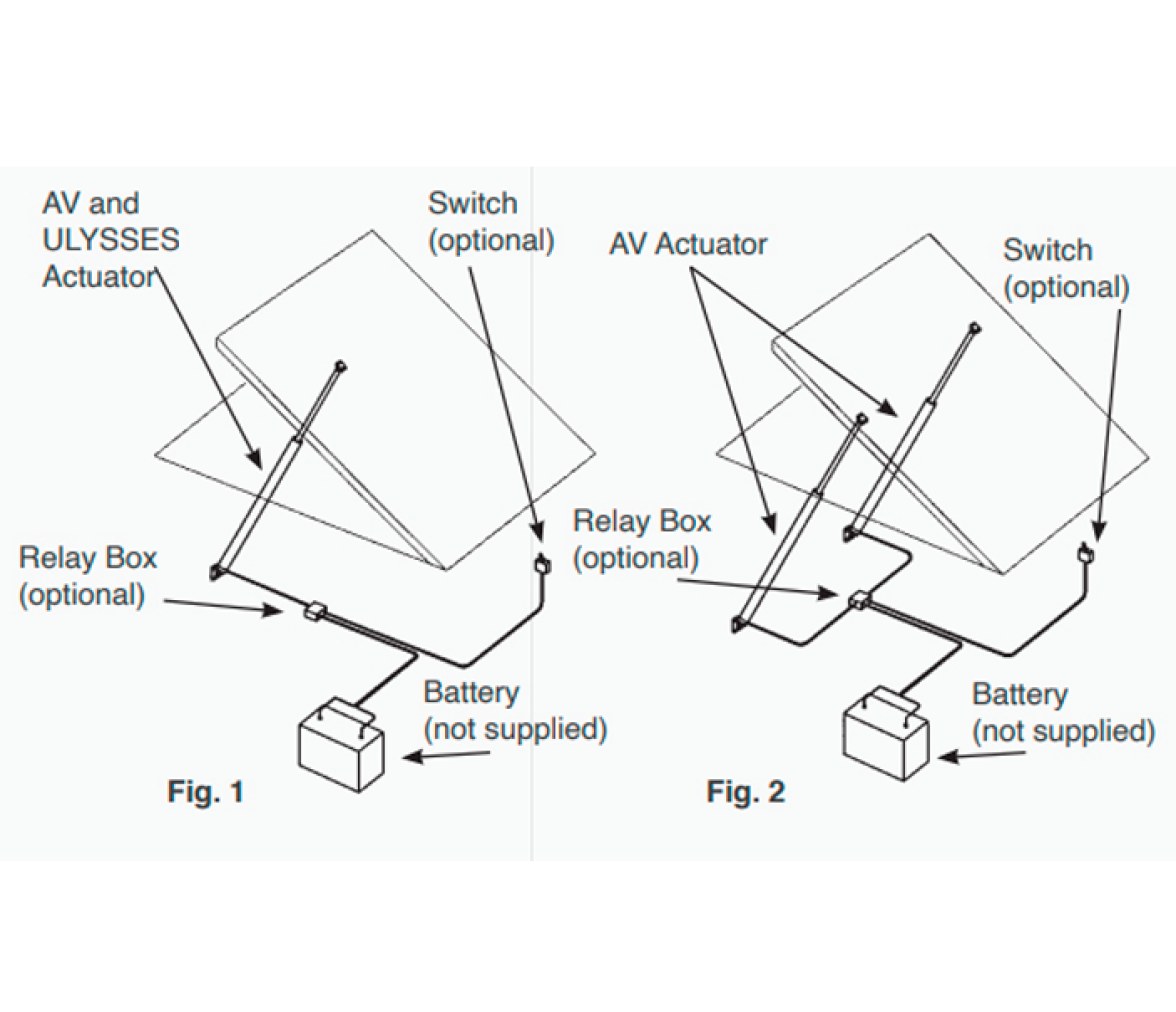

● Según la carga requerida, el elevador de compuertas AV se puede montar individualmente o en una instalación de dos cilindros para cargas más pesadas.
● Carga máxima para instalaciones individuales: 1200N (120 kg – 265 lbs)
● Carga máxima para instalaciones duales: 2400N (240 kg – 529 lbs)
● No se debe exceder la carga máxima.
● Suministrado con todo el hardware de montaje.
● Pistón telescópico de acero inoxidable para apertura manual en caso de emergencia.
● Disyuntor para detener la sobrecarga accidental del sistema y parada electrónica en posición cerrada o completamente abierta.
● Protección IP65
● Velocidad: 25 mm/s sin carga aplicada, 17 mm/s con carga máxima
● Absorción de corriente en instalaciones individuales: 10A a 12V, 5A a 24V
● Absorción de corriente en instalaciones duales: 20A a 12V, 10A a 24V
● Los modelos AV 12VDC están protegidos contra encendido. Aprobado por UL1500 – ISO8846.
INSTALACIÓN
● La siguiente ecuación le ayudará a calcular la fuerza máxima (Fmax) requerida del elevador de escotilla para abrir su escotilla, conociendo las dimensiones y el peso de la escotilla y la posición de los soportes de montaje.

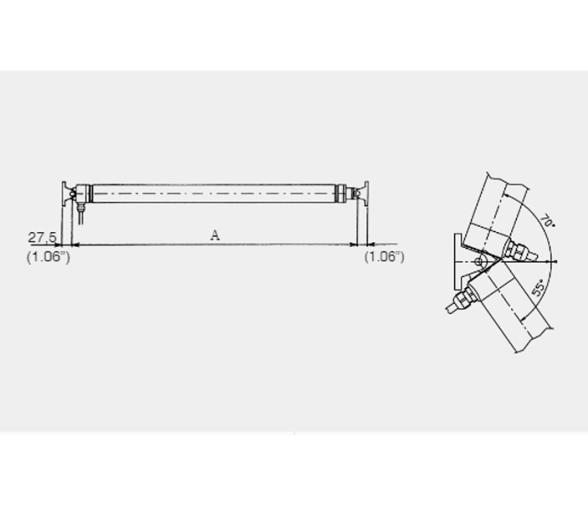

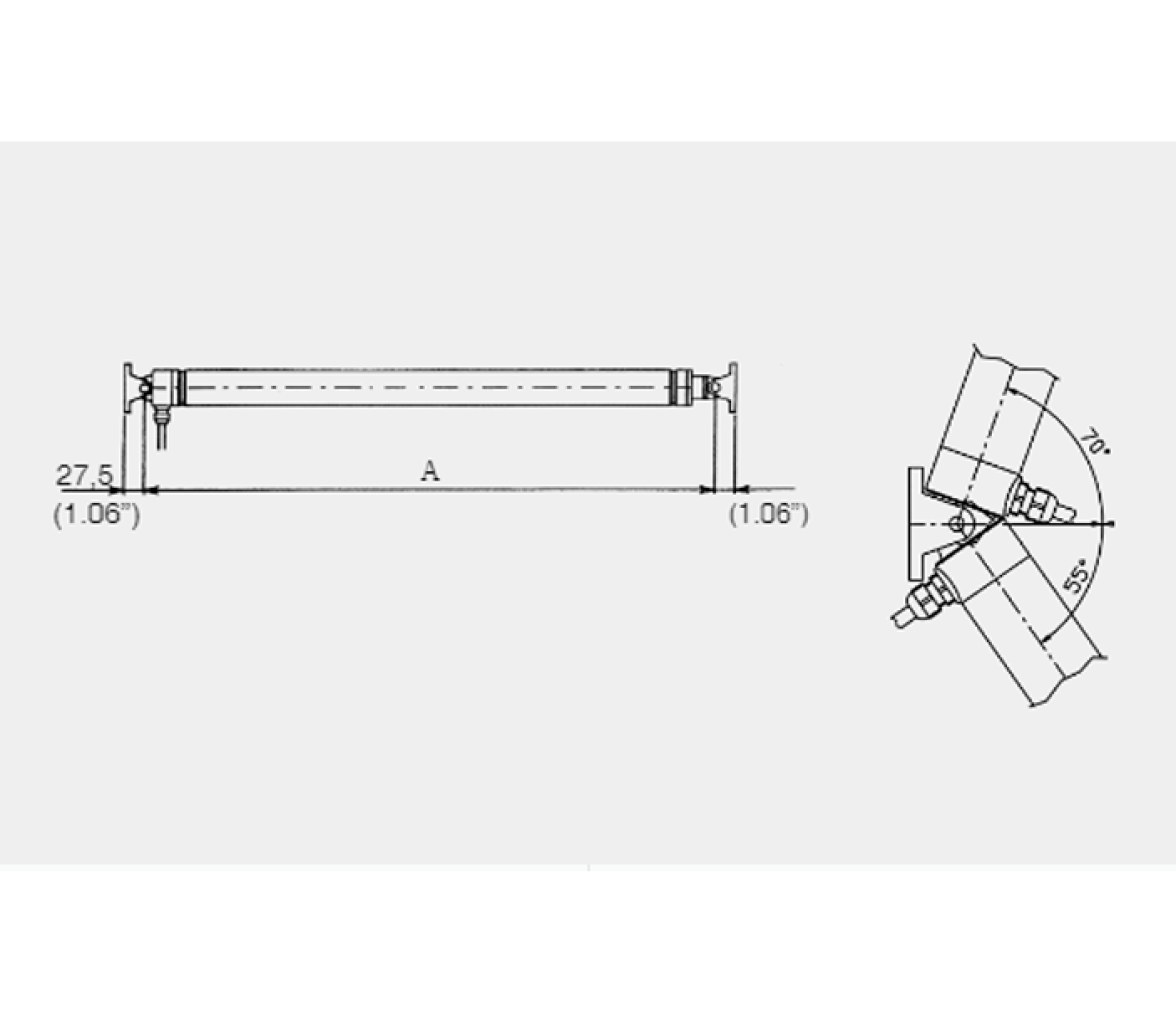

| Referencia | Modelo | Voltios | Carrera | Longitud A (actuador completamente cerrado) | Ø exterior |
| 40671C | AV 3012 | 12V DC | 300 mm (12”) | 677 mm (26.6”) | 48 mm (1.9”) |
| 40672E | AV 3024 | 24V DC | 300 mm (12”) | 677 mm (26.6”) | 48 mm (1.9”) |
| 40582D | AV 4512 | 12V DC | 450 mm (18”) | 827 mm (32.5”) | 48 mm (1.9”) |
| 40583F | AV 4524 | 24V DC | 450 mm (18”) | 827 mm (32.5”) | 48 mm (1.9”) |
| 40584H | AV 6012 | 12V DC | 600 mm (24”) | 977 mm (38.4”) | 48 mm (1.9”) |
| 40585K | AV 6024 | 24V DC | 600 mm (24”) | 977 mm (38.4”) | 48 mm (1.9”) |
● Accesorio opcional: RB12 y RB24
